Introduzzjoni
Il-magni tal-liwi elettroniċi u l-ittestjar tat-torsjoni tas-serje KASON Jistgħu jintużaw għal iżolaturi tal-pilastru, iżolaturi komposti, iżolaturi tal-brilli, iżolaturi tal-virga, iżolaturi komposti tal-virga, iżolaturi tal-ħġieġ, arresters tas-sajjetti, u għant. Ittestjar tal-liwi u tat-torsjoni ta 'iżolaturi, vireg tal-qalba tal-porċellana, vireg tal-qalba komposti, boxxli, iżolaturi vojta, boxxli tal-ħajt, eċċ jissodisfaw it-test tal-liwi, test tat-torsjoni, test ta' deflessjoni taħt tagħbija u test mekkaniku wieħed wieħed wieħed għal iżolaturi tal-porċellana ta '1000kV u taħt.
L-ipproċessar tal-partijiet kollha tal-prodotti tal-kumpanija huwa kkontrollat mis-sistema ta 'ġestjoni tal-kwalità ISO9001. Komponenti ewlenin esternalizzati huma kollha importati, li jtejbu b'mod effettiv l-eżattezza u l-istabbiltà fit-tul tat-tagħmir -.
Is-serje HST - HWN liwi elettroniku u ttestjar tat-torsjoni huwa apparat prodott skont l-istandards ta 'ttestjar rilevanti għall-iżolaturi. Huwa mhux biss jissodisfa r-rekwiżiti, iżda jista 'wkoll iwettaq testijiet ta' programm ta 'liwi ta' 4 punti (jew 1 punt) u testijiet ta 'qerda, kif ukoll testijiet ta' programm ta 'torsjoni u testijiet ta' qerda ta 'l-iżolaturi.

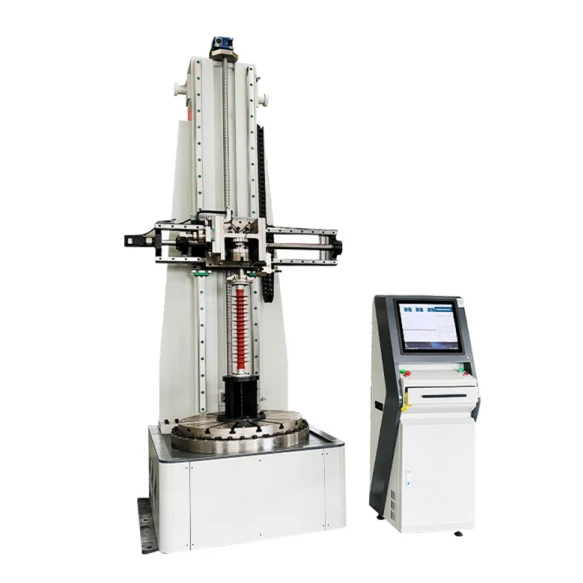

Dan it-tagħmir huwa l-aħħar ġenerazzjoni ta 'magna ta' ttestjar kompost ta 'liwi u torsjoni. Huwa jadotta teknoloġija elettronika tal-kontroll tal-mutur servo. Liwi, torsjoni u aġġustament tal-għoli huma kollha mmexxija minn muturi servo. Jista 'jikkontrolla awtomatikament il-forza, id-deformazzjoni u l-ispostament fi kwalunkwe linja magħluqa. Għandu funzjoni ta 'żamma ta' tagħbija u preċiżjoni ta 'kontroll għolja. Għoli, twil {- It-terminu juża stabbiltà u manutenzjoni faċli. Tevita t-tagħbija tal-passat taċ-ċilindru taż-żejt, tibdil fil-grass u t-temperatura taż-żejt wara t-terminu twil - li jaffettwa l-eżattezza tal-kontroll, kif ukoll it-tnixxija taż-żejt u d-diffikultà fil-manutenzjoni.
Din il-magna tal-liwi u l-ittestjar tat-torsjoni tal-aħħar ġenerazzjoni (kompletament elettronika) bħalissa tintuża fl-industrija tal-iżolaturi u fil-pajjiż fid-dar u barra.
Prinċipju tax-xogħol
Dan it-tagħmir huwa tagħmir speċjali użat biex jitlesta testijiet tal-liwi u tat-torsjoni ta 'iżolaturi komposti u tal-pilastru. Il-korp ewlieni jadotta struttura vertikali u huwa mgħammar b'1 stazzjon ta 'ħidma (Nota: Liwi u torsjoni huma ttestjati separatament), li jista' jissimula l-istat tax-xogħol tal-biċċa tat-test jew imexxi testijiet ta 'liwi u torsjoni skond l-istandards ta' kalibrazzjoni. Programm tal-kompjuter jintuża biex jikkontrolla s-drive tal-mutur servo permezz tat-trasmissjoni tal-kamin tal-ballun biex jikkontrolla awtomatikament il-forza tat-test, id-deformazzjoni, l-ispostament, u l-angolu f'ħafna modi biex jitlesta l-ittestjar tal-liwi u tat-torsjoni tal-kampjun. Il-parametri tat-test, ir-riżultati tat-test u l-kurvi tal-proċess tat-test jistgħu jiġu murija, maħżuna u stampati.
Agħżel erba '- passi tat-test tal-liwi tal-punt:
(1) Installa l-kampjun fuq it-turntable tal-bank tax-xogħol, u r-raġġ mobbli jilħaq l-għoli speċifikat permezz tal-mekkaniżmu tal-irfigħ tal-kamin.
(2) Issettja l-programm tat-test (jeħtieġ li jkun issettjat biss għall-ewwel darba), imexxi malajr l-ejector lejn il-pożizzjoni li toqrob, u meta tasal għall-valur tal-forza preset tal-programm (200N), ikkuntattja l-kampjun bil-veloċità stabbilita. F'dan iż-żmien, il-forza tat-test, l-ispostament jitneħħa awtomatikament fl-istess ħin, u mbagħad it-test jitwettaq bil-veloċità tat-test. Meta l-valur tal-forza stabbilit jew 20%, 50%, jew 70% tat-tagħbija ta 'falliment mekkaniku speċifikat tintlaħaq, iż-żamma tat-tagħbija (jew test ta' żamma ta 'tagħbija kontinwa fi stadji) jistgħu jintgħażlu biex iżommu t-tagħbija. Il-ħin jista 'jiġi stabbilit b'mod arbitrarju. Pereżempju, wara 5 minuti, il-programm jirritorna għall-punt żero b'veloċità għolja, u l-programm jibgħat sinjal. It-turntable fuq il-bank tax-xogħol se jdur malajr 90 grad, u t-test tat-tieni punt jitwettaq sakemm jitlesta t-test tal-liwi ta '4 punti. Meta jintgħażel il-programm ta 'liwi b'erba' punti, il-bank tat-test huwa awtomatikament u malajr idur 90 grad wara kull punt, u jtemm it-test f'4 punti. Il-metodu tat-test jinħażen awtomatikament u jista 'jkun mitlub direttament għat-test li jmiss.
(3) L-istess bħat-test tal-ispeċifikazzjoni tal-mudell, għandek bżonn tinstalla biss il-kampjun, ċempel il-metodu tat-test, u kklikkja Ħaddem biex tlesti awtomatikament il-passi kollha tat-test.
Agħżel Passi tat-Test tal-Bend tal-Punt Wieħed:
(1) Issettja l-programm tat-test (jeħtieġ li jkun issettjat biss għall-ewwel darba), imexxi malajr l-ejector lejn il-pożizzjoni li toqrob, u meta tasal għall-valur tal-forza preset tal-programm (200N), ikkuntattja l-kampjun bil-veloċità stabbilita. F'dan iż-żmien, il-forza tat-test, l-ispostament jitneħħa awtomatikament fl-istess ħin, u mbagħad it-test jitwettaq bil-veloċità tat-test. Meta l-valur tal-forza stabbilit jew 20%, 50%, jew 70% tat-tagħbija ta 'falliment mekkaniku speċifikat tintlaħaq, iż-żamma tat-tagħbija (jew test ta' żamma ta 'tagħbija kontinwa fi stadji) jistgħu jintgħażlu biex iżommu t-tagħbija. Il-ħin jista 'jiġi ssettjat b'mod arbitrarju, bħal ma jirritorna għal żero b'veloċità għolja wara 5 minuti, jew iżid il-valur tat-tagħbija għat-tagħbija li tkisser jew it-tagħbija attwali ta' tkissir b'rata ta '35% sa 100% kull minuta biex ittemm it-test. Il-metodu tat-test huwa maħżun awtomatikament u jista 'jkun imsejjaħ direttament għat-test li jmiss . .
(2) L-istess bħat-test tal-ispeċifikazzjoni tal-mudell, għandek bżonn tinstalla biss il-kampjun, ċempel il-metodu tat-test, u kklikkja Ħaddem biex tlesti awtomatikament il-passi kollha tat-test.
Passi tat-test tat-torsjoni:
(1) L-ewwel installa l-aċċessorju tad-diska tat-torsjoni ta 'fuq fuq il-kampjun, u mbagħad installa l-kampjun fuq it-turntable tax-xogħol.
(2) Uża l-kaxxa tal-buttuna manwali biex tħaddem ir-raġġ mobbli biex tilħaq l-għoli speċifikat permezz tal-mekkaniżmu tal-irfigħ tal-kamin. Fine - Twaħħal l-angolu tat-turntable u l-għoli tar-raġġ mobbli sabiex it-twaħħil tal-pjanċa tat-torsjoni jkun jista 'jiddaħħal fl-islott fuq ir-ras tat-torsjoni fuq ir-raġġ mobbli biex tinkiseb konnessjoni iebsa.
(3) Il-mutur servo jikkontrolla l-azzjoni u jmexxi t-turntable tal-bank tax-xogħol biex jinkiseb moviment torsjonali. L-angolu tat-torsjoni u t-torque tat-torsjoni jistgħu jiġu stabbiliti b'mod arbitrarju. Meta tagħmel it-test tat-torsjoni, il-biċċa tax-xogħol ma jkollhiex forza addizzjonali u tinsab fi stat ta 'torsjoni pura.
(4) L-istess bħat-test tal-ispeċifikazzjoni tal-mudell, għandek bżonn tinstalla biss il-kampjun, ċempel il-metodu tat-test, u kklikkja Ħaddem biex tlesti awtomatikament il-passi kollha tat-test.
Struttura
Dan it-tagħmir jadotta teknoloġija ta 'kontroll tal-mutur servo u jikkonsisti f'qafas ospitanti, sistema ta' tagħbija, sistema ta 'kontroll elettriku, u softwer tat-test.
1.Host
Il-magna ewlenija tikkonsisti f'bażi, pjanċa tal-qiegħ t'isfel, raġġ mobbli, raġġ ta 'fuq, mekkaniżmu ta' rfigħ bil-kamin, reazzjoni i - raġġ, mekkaniżmu li jdur, sistema ta 'tagħbija, eċċ.
Il-mutur tal-aġġustament tal-ispazju jitqiegħed fil-qiegħ, u r-raġġ mobbli huwa mmexxi mill-mutur biex jimxi 'l fuq u' l isfel. L-ispazju tat-test huwa aġġustat permezz tal-moviment tar-raġġ biex jadatta għar-rekwiżiti differenti ta 'ttestjar tal-kampjun. Permezz tas-sistema tat-tagħbija tal-mutur servo, it-test tal-liwi jista 'jiġi realizzat.
Il-kampjun jitqiegħed fuq il-bank tax-xogħol, u hemm turntable fuq il-bank tax-xogħol. Meta jintgħażel il-programm ta 'liwi b'erba' punti, il-bank tat-test idur 90 grad permezz tal-programm tal-mutur servo wara li kull punt ikun ippressat biex itejjeb l-effiċjenza tat-test.
Mekkaniżmu servo tat-torsjoni huwa installat fil-qiegħ tal-magna tax-xogħol prinċipali. It-turntable fuq il-bank tax-xogħol huwa mdawwar biex tinkiseb it-torsjoni permezz tal-kontroll tal-mutur servo. L-angolu tat-torsjoni jista 'jiġi ssettjat b'mod arbitrarju. Meta tagħmel test tat-torsjoni, il-biċċa tax-xogħol ma jkollhiex forza addizzjonali u tinsab fi stat ta 'torsjoni pura.
Karatteristiċi tal-istruttura ospitanti
◆ L - Tagħbija ffurmata - qafas tal-bearing b'sezzjoni kbira -, deformazzjoni żgħira meta tkun soġġetta għall-forza tat-test liwi, tnaqqas ir-rekwiżiti tal-fondazzjoni.
◆ Pedestall direzzjonali wweldjat, ebusija lonġitudinali huma rranġati fid-direzzjoni tal-fluss tal-forza, u l-ebusija tal-punt tal-istress hija msaħħa.
◆ Erba '- kolonna ta' tagħbija integrata - qafas tal-bearing, iż-żona tan-nofs tal-irfid tikkorrispondi għall-kampjun fl-istazzjon tax-xogħol, u l-unità tat-tagħbija tat-test tal-liwi hija rranġata.
◆ Kolonna tas-sezzjoni rettangolari wweldjata, tubu kwadru vojt doppju, struttura tal-web doppja, modulus kbir ta 'liwi u reżistenza għat-torsjoni.
◆ Il-linji tal-gwida rettangolari huma rranġati fuq il-kolonni, u r-raġġi li jiċċaqalqu jogħlew u jaqgħu tul il-linji tal-gwida.
◆ Ir-raġġ li jiċċaqlaq jadotta struttura doppja - kamin b'sinkronizzazzjoni tajba biex tevita t-twaqqigħ u l-ġamm.
◆ Kemm it-test tal-liwi kif ukoll it-test tat-tensjoni jadottaw tagħbija elettronika, li għandha l-karatteristiċi ta 'eżattezza ta' kontroll għolja u tajba fit-tul - stabbiltà tat-tagħbija fit-tul.
◆ Mekkaniżmu ta 'tagħbija sinkronika doppja bil-kamin, b'senser tat-tagħbija u virga tat-tagħbija rranġata fin-nofs tal-kamin.
◆ Bl-użu ta 'Ground High - Precision Ball Screw, Eżattezza ta' Spostament ta 'Tagħbija Għolja u Ħajja ta' Servizz Twil.
◆ Importat kompletament mutur diġitali AC servo bi preċiżjoni u affidabilità ta 'kontroll għoli.
◆ Ir-raġġ li jiċċaqlaq ta 'l-unità tat-tagħbija elettrika jadotta struttura ta' gwida, li għandha eżattezza ta 'tagħbija għolja u reżistenza laterali qawwija.
◆ Bl-użu ta 'Spoke Importat - Sensers tat-Tagħbija tat-Tip, għandu eżattezza ta' kejl għolja u Anti {1- kapaċità ta 'tagħbija eċċentrika.
◆ It-tabella tax-xogħol tadotta formola li ddur sostnuta mill-bearings: rotazzjoni flessibbli u erba '- punt ta' konverżjoni ta 'liwi 90 grad.
2. Tagħbija s-sistema
Il-prinċipju tat-trasmissjoni huwa: tagħbija elettronika tas-servo, l-għoli - preċiżjoni tal-firxa tal-veloċità wiesgħa servo li jirċievi s-sinjal tal-kontroll elettriku, jikkontrolla l-għoli - preċiżjoni tal-veloċità wiesgħa - mutur tas-servo aġġustabbli, isuq ir-reducer għal ġirja, u mbagħad isuq il-għoli - balls Ċinturin tas-snien sinkroniku Il-kamin idur b'mod sinkroniku u jmexxi l-moviment (ir-raġġ trasversali huwa konness mal-virga tal-gwida) biex tgħabbi l-kampjun.
Parametri
1. Għoli massimu tal-kampjun: 1500mm
2. Eżattezza Livell: Livell 1
3. Tagħbija massima tal-liwi: 50kn
4
5. Reżistenza għat-Tagħbija Eżattezza tal-Kejl: Fi ħdan ± 0.5% tal-valur tal-indikazzjoni
6. Stroke liwi: 1000mm (ammont ta 'deformazzjoni)
7. Metodu ta 'kontroll tal-liwi: servo elettroniku magħluq - kontroll tal-linja (forza, spostament, deformazzjoni magħluqa - loop arbitrarju tal-kontroll tal-programm)
8. Maximum Torque: 20kn.m
9. Firxa effettiva tal-kejl tal-forza tat-test tat-torsjoni (KN): 1% ~ 100% f · s
10. Eżattezza tal-Kejl tat-Tagħbija Torsjonali: Fi ħdan ± 1% tal-valur tal-indikazzjoni
11. Erba '- Direzzjoni tal-Punt Metodu ta' Konverżjoni tal-Liwi: 90 grad imlesti
12. Angolu tat-torsjoni: Kontroll arbitrarju ta '90 grad (veloċità tat-tagħbija tat-torsjoni, angolu - ħin, valur tal-forza - ħin jista 'jkun magħżul u kkontrollat liberament);
13. Eżattezza tal-kejl tal-angolu tat-torsjoni: 0.1 grad
14. Metodu ta 'kontroll tat-torsjoni: elettro - servo hydraulic magħluq - kontroll tal-linja (forza, spostament, angolu magħluq - loop arbitrarju tal-programm kontroll)
15. Żball ta 'kontroll waqt iż-żamma tat-tagħbija: inqas minn jew daqs ± 1%
16. Firxa ta 'Aġġustament tal-Kontroll tal-Veloċità tal-Forza tat-Test: 0.5-10% F · S / S
17. Żball relattiv tal-kontroll tal-veloċità tal-forza tat-test:
Meta tikkontrolla l-veloċità<0.05% F·S/s: ±1%
Meta rata ta 'kontroll tal-forza akbar minn jew daqs 0.05% f · s / s: ± 0.5%;
18. Eżattezza tal-veloċità: ± 0.5%
19. Veloċità tat-Test: 0.001 ~ 500mm / min (Torsjoni 0 ~ 2R / m). Il-veloċità tal-kontroll tat-tagħbija tista 'tiġi ssettjata b'mod arbitrarju f'din il-firxa, u l-veloċità hija kontinwament aġġustabbli (meta tkun mgħaġġla, l-effiċjenza tax-xogħol titjieb);
20. Irfigħ ta 'raġġ mobbli: immexxi minn mutur servo, regolazzjoni tal-veloċità stepless
21. Metodu ta 'kontroll tat-torsjoni: mutur servo magħluq - kontroll tal-linja (forza, spostament, angolu magħluq - loop arbitrarju kontroll tal-programm)
22. Riżoluzzjoni tat-tagħbija: 500,000 kodiċi (l-ebda binning ġewwa u barra, riżoluzzjoni waħda biss fil-proċess kollu, l-ebda kunflitt ta 'konverżjoni ta' firxa);
23. Għoli tat-test tal-biċċa tax-xogħol: 200mm-1500mm
24. Dijametru tal-flanġ tax-xogħol: ф800mm (16 ugwali t - slots b'forma)
25. Metodu ta 'konnessjoni bejn kampjun u flanġ: 32 biċċiet ta' t - blokki ta 'slajds b'forma, kull biċċa għandha tliet ħjut interni: M18, M20, M22;
26. Eżattezza tal-kejl tal-ispostament: inqas minn jew daqs ± 0.5%
